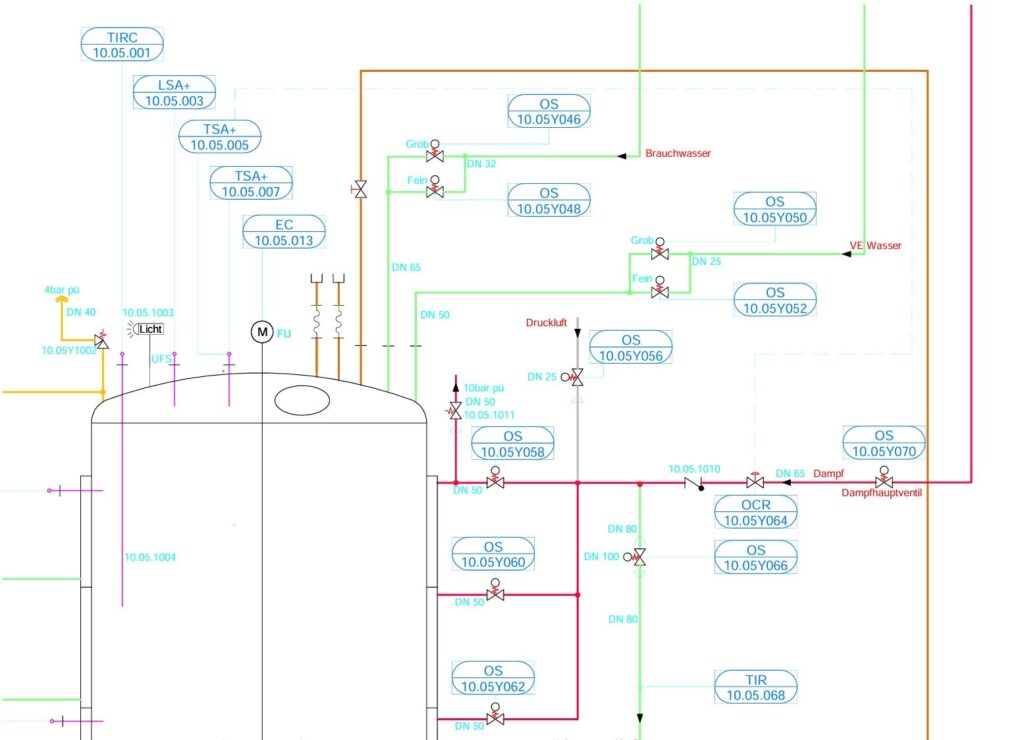

Das Rohrleitungs- und Instrumentenfließschema (R&I) wird oft „nur“ als Darstellung von Leitungsanlagen gesehen.
In der Praxis ist es jedoch viel mehr:
👉 die Grundlage für Aufbau und Automatisierung von Prozessanlagen.
Nicht ohne Grund sind die wesentlichen Prinzipien in der
VDE 0810-24:2017-12 verankert.
Mit einer sauber strukturierten Darstellung und klarer Bezeichnung der Messstellen entsteht eine durchgängige Dokumentation über den gesamten Anlagenlebenszyklus:
• Konzept
• Rohrleitungsbau
• Schaltplanerstellung
• Schaltschrankbau
• Instrumentierung
• Software
• Betriebsanleitung
• Wartung
Gerade im laufenden Betrieb zeigt sich der Unterschied:
👉 Gute Dokumentation spart Zeit, reduziert Fehler und erhöht die Anlagensicherheit.
Wir erstellen R&I-Fließschemata für:
🏭 Chemieindustrie
🧵 Textilindustrie
🥛 Nahrungs- und Genussmittelindustrie
– vom ersten Entwurf bis zum vollständig ausgearbeiteten, detailreichen R&I.
👉 Sie planen eine Anlage oder möchten bestehende Dokumentation verbessern?
Sprechen Sie uns gerne an.
